¿Como conectar varias Tiras LED RGB multicolor? ¿Que es un amplificador de tira LED RGB? 🤓

¿Como conectar varias Tiras LED RGB multicolor? ¿Que es un amplificador de tira LED RGB? 🤓

¿Has intentado conectar varias tiras LED RGB en serie una tras otra y solo has obtenido una iluminación deficiente, con problemas de intensidad y retraso en el cambio de colores?

RGB TIRA LED 5050

Esto se debe a que este tipo de tiras LED como lo son las tiras LED RGB 5050 no están diseñadas para conectarse en serie (es decir una detrás de otra), ya que al hacer este tipo de conexiones se genera una resistencia eléctrica sobre la serie del circuito, esta resistencia se manifiesta de las siguientes maneras:

  • A medida que se conectan rollos en serie, los últimos tramos de la serie no van a tener la misma intensidad de luz que los primeros tramos, esto provocara que se vea muy deficiente la instalación



  • La respuesta en los cambios de colores de toda la tira se ira alentando, puede que el color cambie muy rápido en los primeros tramos de tira, pero en los últimos tramos tenga una intermitencia de unos cuantos segundos

Para evitar este tipo de problemas en una instalación de tira de LED RGB 5050 es necesario el uso de un amplificador de tira de LED.

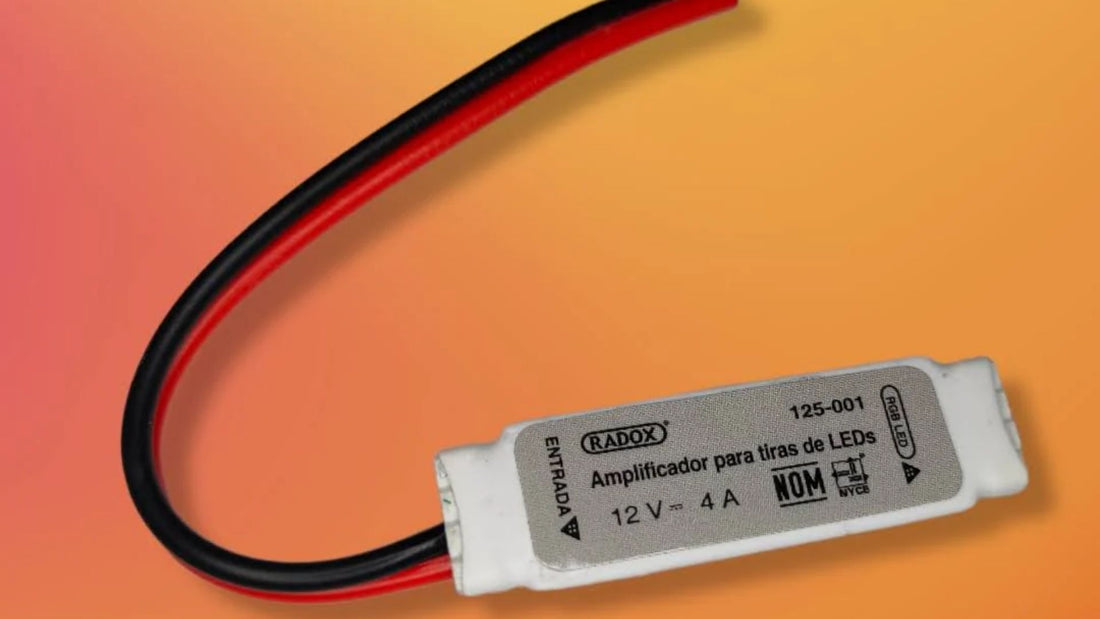

AMPLIFICADOR RGB



Este amplificador se encarga de distribuir la corriente eléctrica a través de todos los tramos de tiras de LED, esto interrumpe el efecto de resistencia eléctrica de la corriente y permite un cambio uniforme de colores en toda la instalación.

 Conexion amplificador RGB



¿Como conectar el amplificador?

La forma de conexión de este amplificador se da de la siguiente manera:

  • Al inicio del primer tramo RGB 5050 de 5 metros iría conectada la fuente de alimentación y el controlador de luz RGB
  • Al final del primer tramo de 5 metros iría conectado un amplificador RGB en la parte de entrada de señal del amplificador
  • En la parte de salida de señal del amplificador iría conectado el inicio del segundo tramo de 5 metros de tira de LED RGB
  • A su vez este amplificador debe de ir conectado a una fuente de alimentación de 12V DC esta puede ser la misma fuente de alimentación del inicio o una fuente alimentación aparte, el cable rojo es una conexión positiva y el cable negro una conexión negativa
  • Esta forma de conexión se aplicaría sucesivamente dependiendo del número de rollos de tira RGB 5050 que vayas a instalar

DIAGRAMA DE CONEXION
